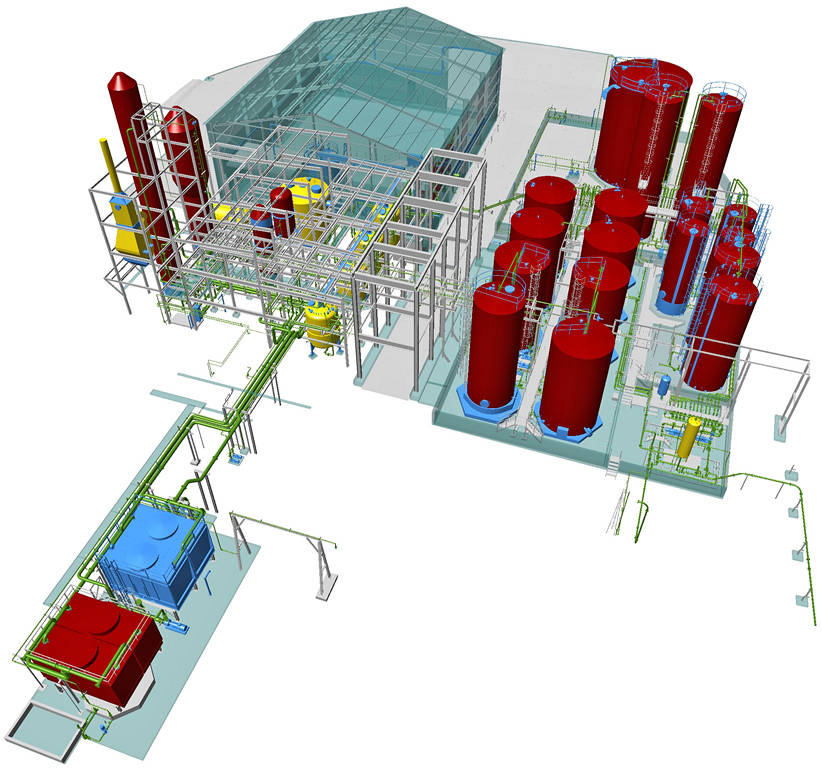

Це хімічний завод середнього розміру, розташований у Шотландії. На першому етапі проєкту ми просканували весь завод і надали клієнтові хмару точок у кольорах RGB разом із TrueView. На другому етапі ми розробили готову модель PDMS усієї території. Модель містила повну базу даних і список для трубопроводів у програмному забезпеченні AVEVA у 3D-форматі.

Додатково до проєктної документації сканування, компанія 3Deling також була залучена до етапу розроблення цього проєкту. Клієнт надав специфікацію на встановлення нового устаткування та трубопроводів. Необхідні елементи були змодельовані в тій самій системі координат, що й модель, враховуючи наявні елементи та дані з хмари точок. Ми виявили та усунули всі можливі зіткнення порівнюючи з уже наявними елементами. На основі проєктної моделі був розроблений набір нових креслень згідно з ISO разом із переліком деталей з метою подальшого використання виробником.
