Рівень деталізації
для формату 3D у СAD

У нас величезний досвід у проведенні зйомок після завершення будівництва усіх видів промислових об’єктів. Коли справа доходить до перетворення хмари точок у моделі CAD, дуже важливо усвідомлювати, що це все ще надзвичайно трудомісткий процес. На етапі подання комерційної пропозиції ми хотіли б знати мету проєкту та добре розуміти вимоги клієнта. Чим більшою кількістю інформації ми володіємо, тим вигіднішу ціну ми можемо запропонувати, а кінцевий продукт буде відповідати індивідуальним вимогам конкретного клієнта.

Сканування хмари точок є дуже точним процесом, часто вихідний результат у CAD на основі хмари, є «занадто точним». Для більшості програм демонстрація невеликих деформацій структурних елементів може стати недоліком. Невеликі вигини на трубах або зміщення структурних елементів, продемонстрованих як B-сплайнові поверхні, створюють великі  файли СAD.

Коли виникає потреба змінити формати файлів, B-сплайнові поверхні часто стають проблемами. Дуже важливо вказати максимально прийнятне відхилення між створеною моделлю та хмарою точок. Точність також впливає на час розроблення, чим вища точність (менше відхилення), тим більше часу займає проєкт.

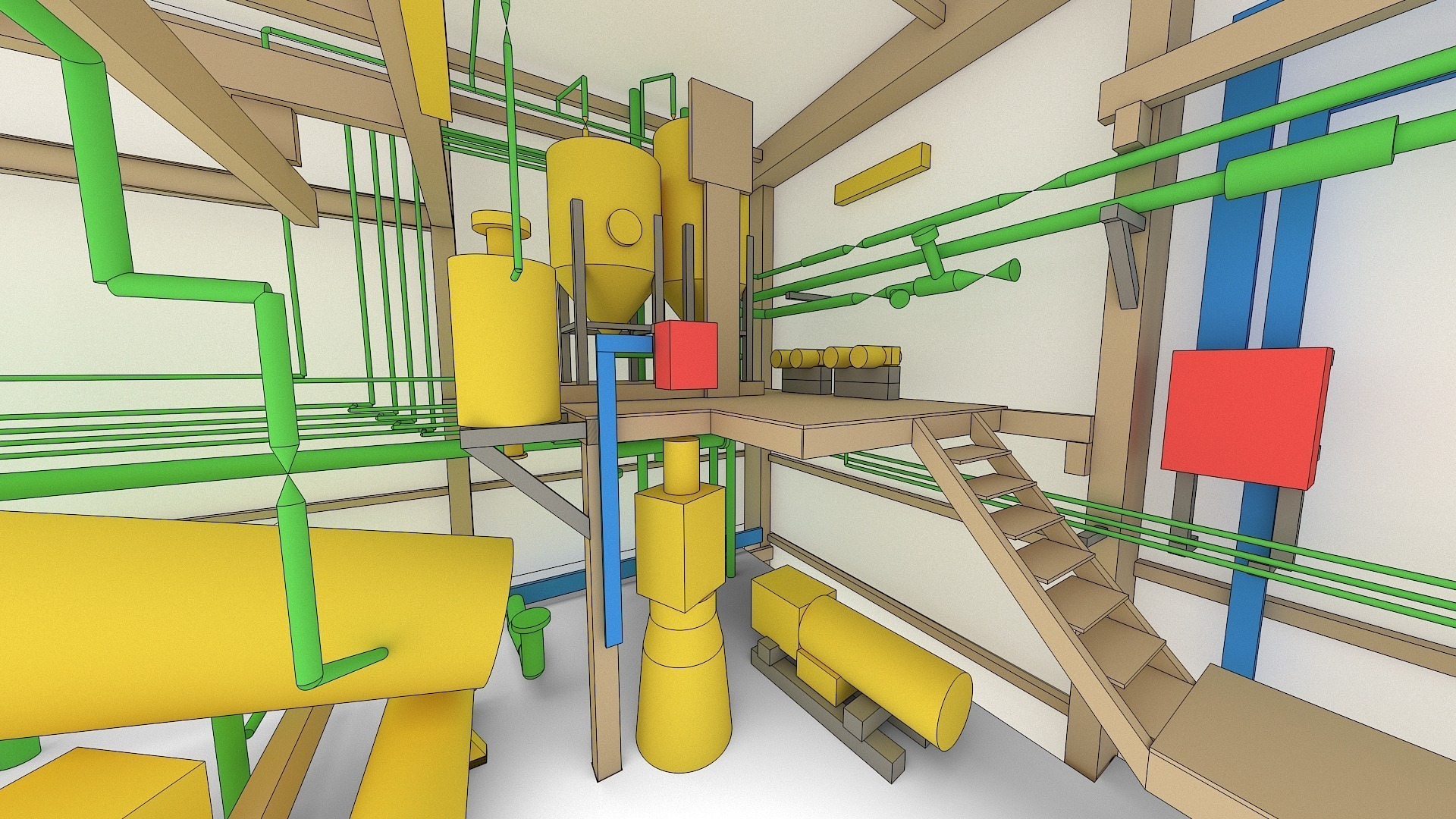

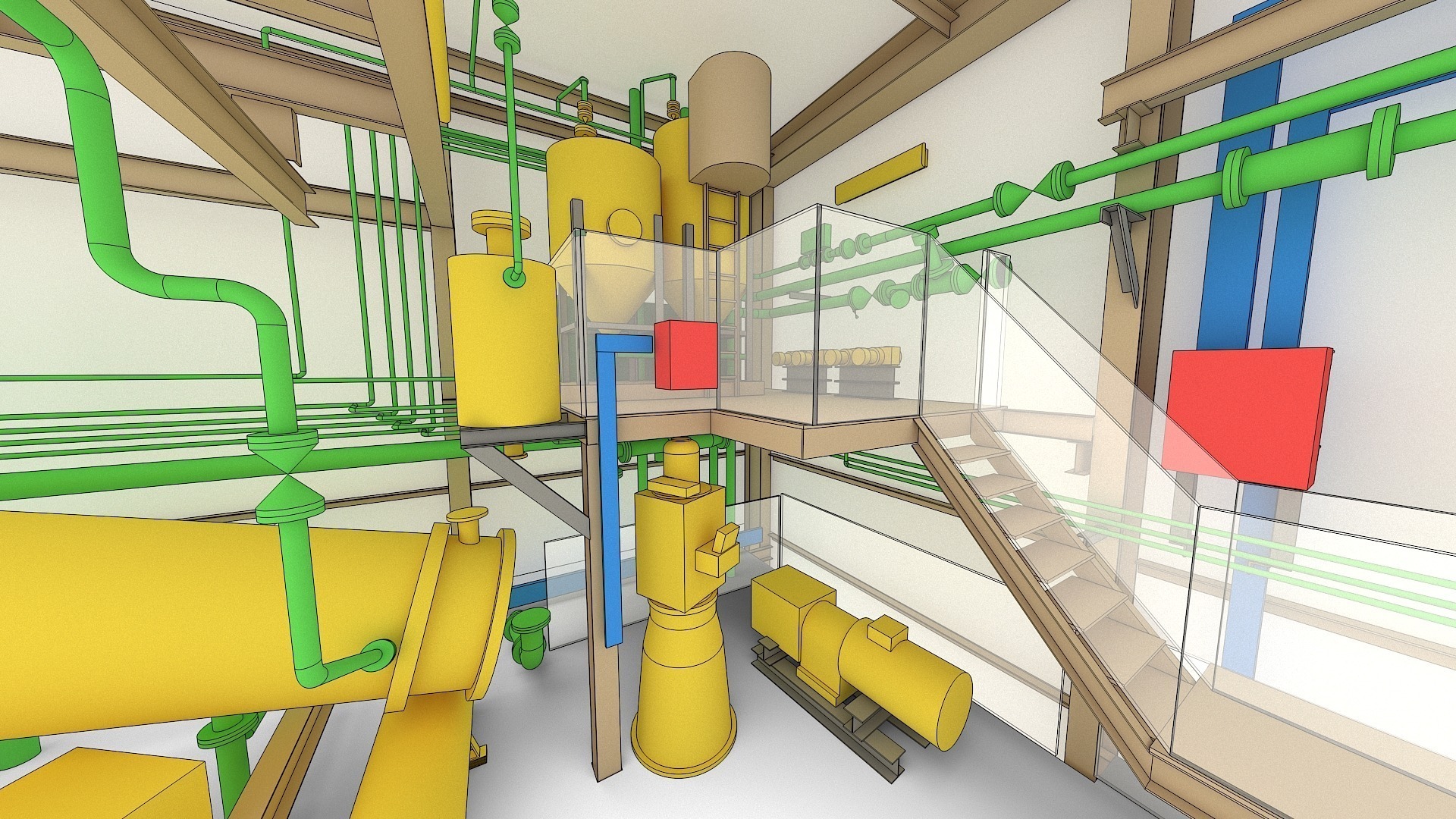

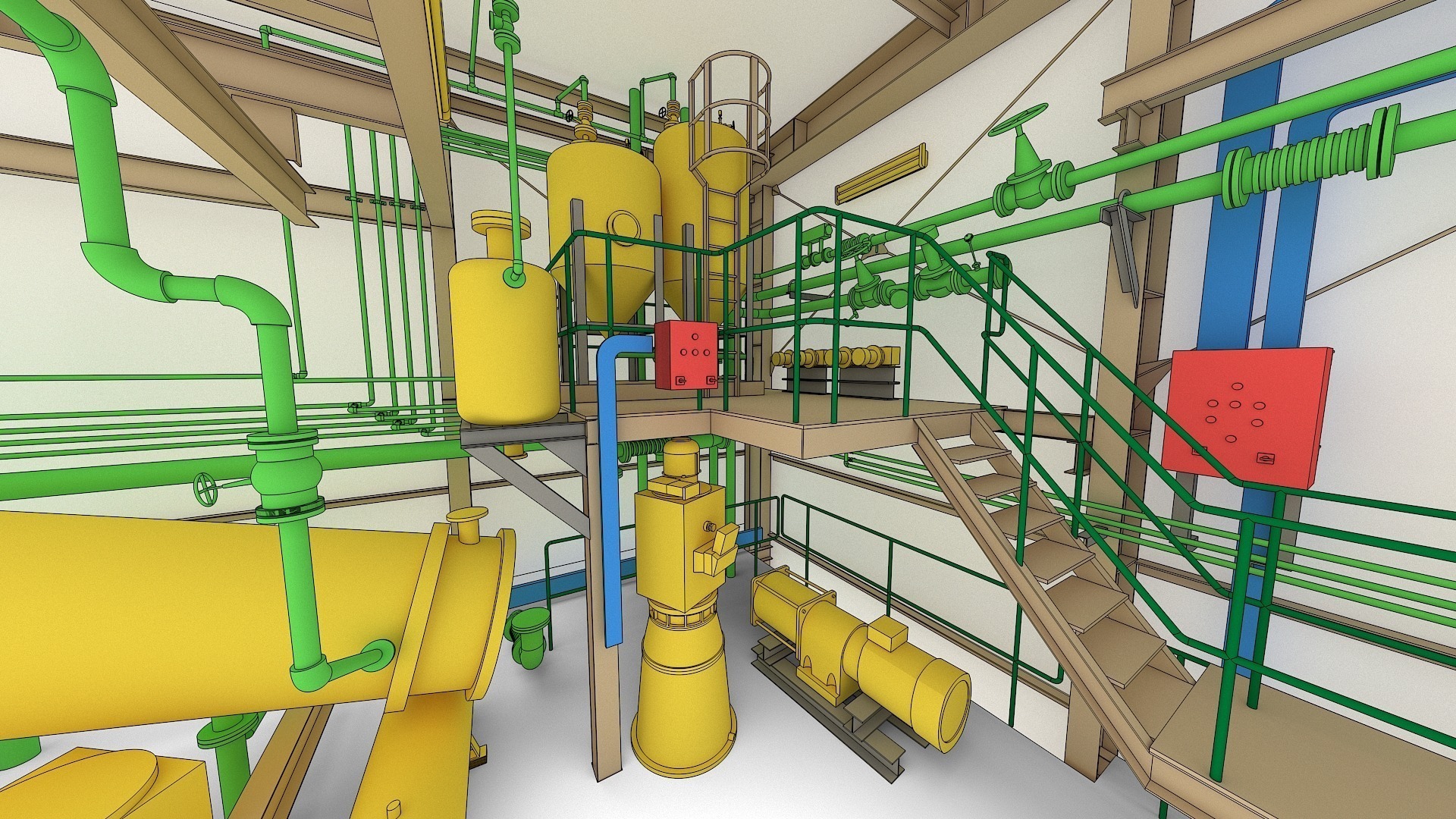

Для кращого оцінювання часу, необхідного для оброблення даних, важливо визначити рівень деталізації моделі. Нижче наведений список візуалізацій найпоширеніших окремих елементів для промислових проєктів, розділені на три (у деяких випадках на два) рівні деталізації.
